油浸式变压器线圈温升

2020-03-16
78 次

  仔细观察油浸式变压器的话会看到油浸式变压器的各个组成是比较复杂的,对于油浸式变压器的主要的组成和各种的核心部分就是油浸式变压器的线圈,线圈是油浸式变压器重要的组成部分。油浸式变压器的线圈随着工作也是不断地进行升高的,具体是如何进行升高的呢?还是和油浸式变压器厂家的小编进行详细去了解一下吧:

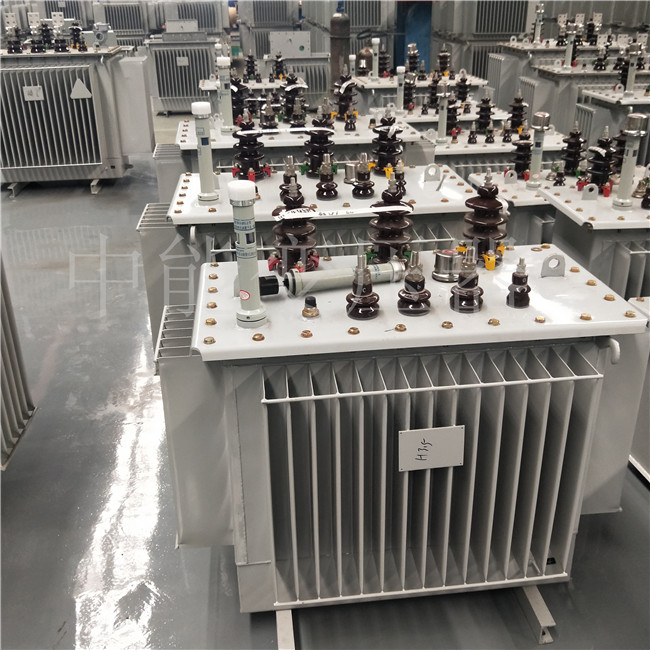

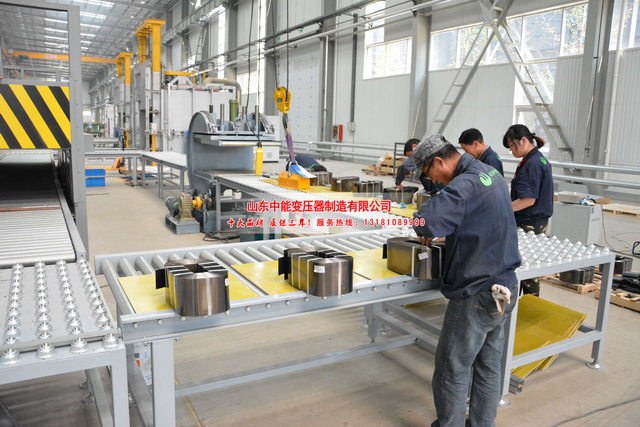

油浸式变压器

  油浸式变压器线圈温升试验以按如下步骤进行:

  1. 大总损耗阶段油顶温升和油平均温升的测量

  本阶段试验的难点是大总损耗的确定,由于该产品规定了额定中性点持续电流为70A,因此要考虑到在流过该电流的同时油浸式变压器二次侧带有200kVA额定负载的情况。此时油浸式变压器的损耗应包括如下三部分:

  1) 70A额定持续中性点电流在油浸式变压器内部产生的损耗PkN(75℃)。

  2) 高压侧的电网电压在油浸式变压器上产生的空载损耗P0。

  3) 低压侧的负载电流在低压绕组产生的直阻损耗Pr(75℃)此阶段需要注意的有如下两点:

  1、额定持续中性点电流下产生的损耗需要以实测值为准。温升试验开始前,将二次绕组开路,高压绕组ABC-O之间施加额定持续中性点电流70安培,测量得到损耗PkN,按负载试验折算方法折算至参考温度75℃。

  2、Pr(75℃)为低压绕组的在额定负载电流288.7A下产生的直阻损耗。由于低压负载电流所需要的高压侧电流3.5A已经包含在每相70/3的电流内,因此此处不能直接使用负载试验测量的负载损耗,否则将使高压直阻损耗重复施加,导致温升测量结果偏高。

  根据以上数据,阶段试验施加的大总损耗为:

  Pmax= PkN(75℃)+ P0+ PL(75℃)=4930+1337+754=7021(W)总损耗数据确定之后,按图二对油浸式变压器进行加电:

  其它关于温升试验的要求参照GB1094.2,该阶段结束后得到油浸式变压器油顶层温升和油平均温升。

  2. 降至额定电流下高压绕组铜油温差的确定

  此阶段的试验要点是高压侧额定电流的确定,GB1094.6-2011第10.9.6.1条规定该阶段的电流应包括额定持续中性点电流与二次绕组额定容量相应的高压电流之和的电流。针对本例,与二次绕组额定容量相对应的高压绕组相电流为3.5A,因此此阶段施加的试验电流:I=3IH+IN=3×3.5+70=80.5A

  降至该电流持续一小时,测量高压绕组BO的热电阻,得到高压绕组的铜油温差进而得到高压绕组的温升。

  以上是常见的油浸式变压器的线圈的主要的温升的试验和各种的试验的标准供大家进行参考,对于油浸式变压器的线圈您还有什么需要了解的,请登录我们的网站进行详细去了解吧!
